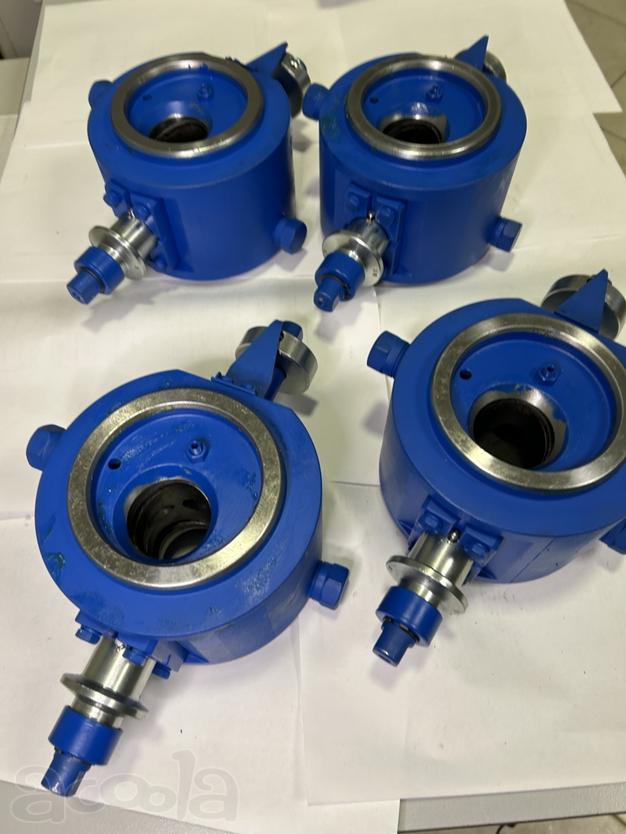

Штуцер дискретный фланцевый ШДФ-10М-2/40

Штуцер дискретный фланцевый ШДФ-10М-2/40 коррозионно-стойкий (нержавеющая сталь) с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Буква М означает исполнение с отверстиями К ½” для установки манометров. ШДФ-10М-2/40 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Размерный ряд исполнения по среднему диаметру канавки под уплотнительную прокладку на корпусе: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного
отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ШДФ-10М ручное. Регулируемый
орган - два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С.
Габаритные размеры, без учёта выводов для манометров:
- 273х136х110 мм для ШДФ-10М-90-2/40, масса не более 10,04. кг.
Материал основных деталей, находящихся в контакте с рабочей средой:
- Корпус - сталь 12Х18Н10Т ГОСТ 5632-72.
- Цилиндры (золотники) верхний, нижний - сталь 40Х13 ГОСТ 4543-71.
- Гильза корпуса - сталь 12Х18Н19Т ГОСТ 5632-72.
