Клапан обратный фланцевый КО 2-65-21 предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.
Рабочая среда нефть, вода, газ. Температура рабочей среды 120 ºС. Рабочее давление 21 Мпа. Условный размер присоединительного трубопровода 65 мм. Эффективный проход 40мм.
Исполнения:
КО 2-65-89,5. Средний диаметр уплотнительного кольца Dc 89,5 мм. Масса 1,47 кг.
КО 2-65-90. Средний диаметр уплотнительного кольца Dc 90 мм. Масса 1,49 кг.
КО 2-65-90,6. Средний диаметр уплотнительного кольца Dc 90,6 мм. Масса 1,51 кг.
КО 2-65-107,9. Средний диаметр уплотнительного кольца Dc 107,9 мм. Масса 2,14 кг.

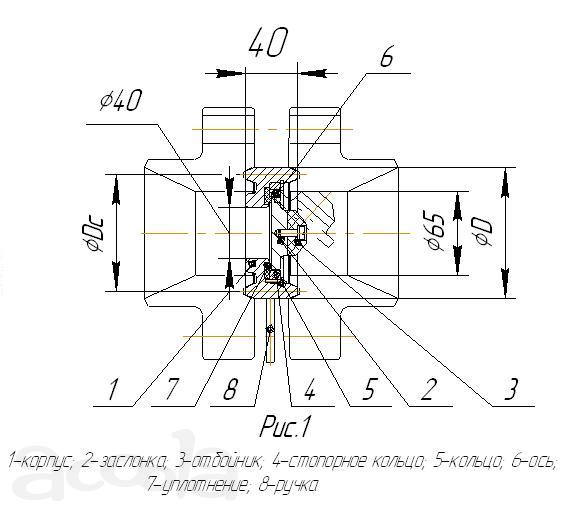

Клапан работает автоматически: при нормальном направлении потока рабочей среды заслонка 2 клапана под действием потока открывается на максимально возможный угол до упора отбойника 3 о внутреннюю стенку трубы, при этом создается перепад давления, пропорциональный расходу рабочей среды в трубопроводе. При реверсировании рабочего потока заслонка 2 клапана под действием потока прижимается к уплотнению 7 и закрывает клапан.
Клапан обратный Н05.355 встроенный незамерзающий предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Устанавливается в линию затруба, либо на пересечении линии затруба и выкида. Запорный орган клапана выполнен из нержавеющей стали. Клапан Н05.355 предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.
Рабочая среда нефть, вода, газ. Рабочая температура окружающей среды от -60°С до +40°С. Температура рабочей среды 120 ºС. Рабочее давление 21 Мпа. Давление срабатывания клапана 0,4…0,5Мпа. Присоединительные размеры под приварку по ГОСТ 16037-80. Клапан состоит из сварного корпуса 1, в бобышках которого расточено отверстие под установку непосредственно самого обратного клапана, состоящего из ввертыша 2, держателя седла 3, пары 4 «седло-шарик», клапанной пружины 5, уплотнительных колец 6;7 и прокладки 8.
Клапан обратный Н06.047 устанавливается в линию затруба, либо на пересечении линии затруба и выкида. Запорный орган клапана выполнен из керамического материала с микротвердостью 200±20.
Клапан Н06.047(01) предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочие органы клапанов изготовлены из нержавеющих сталей с повышенной твердостью для предотвращения обратного перепуска среды и долговечной работы. Рабочая среда нефть, вода, газ. Рабочий диапазон температур окружающей среды -60…+40ºС. Температура рабочей среды 120 ºС. Рабочее давление 21 Мпа. Давление срабатывания клапана 0,5…0,6 Мпа. Присоединительные размеры под приварку
по ГОСТ 16037-80 на трубопровод: Н06.047 Ø114 Ø114х7; Н06.047 Ø89 Ø89х6.
Габаритные размеры:
Высота, мм. 170
Ширина, мм.
Н06.047 Ø114 114
КУНБ-89 89
Длина, мм. 248
Н06.047 Ø114 248
Н06.047 Ø89 235
